Для обычного гаража автомат на розеточную группу чаще всего ставят 16 А, если линия выполнена медным кабелем 2,5 мм², соединения в порядке и нет мощных потребителей на этой же группе. На освещение обычно хватает 6-10 А. Вводной автомат выбирают по выделенной мощности, сечению и состоянию вводного кабеля. Автомат защищает проводку от перегрузки и короткого замыкания, поэтому его нельзя выбирать «с запасом» только потому, что в гараже иногда нужен сварочник или компрессор.
Коротко
- Розетки: для медной линии 2,5 мм² обычно ставят автомат 16 А и УЗО/дифзащиту 30 мА. Для старого алюминия, длинной линии или слабого ввода номинал проверяют отдельно.
- Освещение: чаще всего 6-10 А, отдельной группой. Свет лучше не сажать на один автомат с розетками, чтобы при аварии на инструменте гараж не оставался в темноте.
- Ввод: зависит от выделенной мощности, кабеля до гаража, правил ГСК и состояния старого щита. Сначала проверяют ввод, потом покупают автоматы.
- Мощная нагрузка: сварочный аппарат, компрессор, электроотопление, станок и зарядка электромобиля требуют отдельной линии или отдельного расчета.
- УЗО и заземление: УЗО не заменяет защитный проводник PE, но для гаражных розеток и переносного инструмента дифзащита особенно важна из-за влаги, металла и сырого пола.
- Работы в щите: подбор защиты, проверку N/PE, измерения и подключение ввода должен выполнять квалифицированный электрик. Перед любыми работами питание отключают и проверяют отсутствие напряжения.
Важно по безопасности: статья помогает понять логику выбора автоматов и задать правильные вопросы мастеру. Она не заменяет проект, измерения и допуск к работам в электрощите. Ошибка во вводе, N/PE, УЗО или номинале автомата может привести к поражению током, перегреву кабеля и пожару.

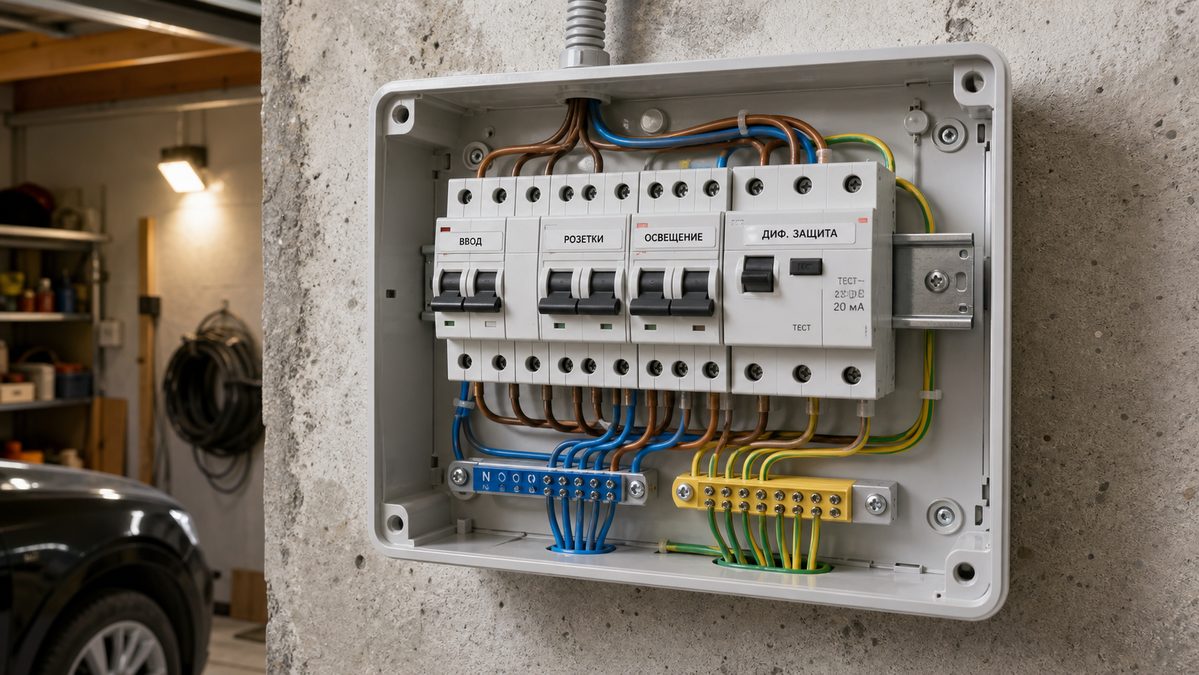

Какие автоматы ставить на ввод, розетки и свет
Ниже приведены ориентиры для типового однофазного гаража 220 В. Это не замена расчету: реальный номинал зависит от материала и сечения кабеля, способа прокладки, длины линии, выделенной мощности, системы заземления, состояния старых соединений и условий в гараже.
| Линия | Частый номинал | Когда подходит | Что проверить |
|---|---|---|---|
| Ввод в гараж | 10-25 А по расчету | Номинал задают выделенная мощность и вводной кабель. В старых ГСК часто безопасный предел ниже ожиданий владельца. | Сечение и материал ввода, длина линии, состояние счетчика, правила ГСК, ток короткого замыкания. |
| Освещение | 6-10 А | Линия света выполнена отдельно, нагрузка небольшая, кабель подобран под группу. | Суммарную мощность светильников, сечение кабеля, влажность, высоту установки и защиту светильников. |
| Обычные розетки | 16 А | Медная линия 2,5 мм², нормальные контакты, обычный инструмент, зарядные устройства, пылесос, переносной свет. | УЗО/дифзащиту 30 мА, PE, IP розеток, отсутствие скруток и перегрева, фактическую нагрузку. |
| Уличная розетка | По линии, часто 16 А | Отдельная защищенная линия для ворот, мойки, временного инструмента или работ возле гаража. | Уличное исполнение, крышку, ввод кабеля, УЗО/дифзащиту, защиту от осадков и механического удара. |
| Компрессор, станок, сварка | По паспорту и расчету | Есть отдельная линия, известны пусковые токи и разрешенная мощность, ввод выдерживает нагрузку. | Паспорт оборудования, сечение кабеля, характеристику автомата, просадку напряжения, отдельную розетку и согласование в ГСК. |
| Смотровая яма или подвал | Отдельное решение | Сырая зона, металлические конструкции, переносные светильники и повышенный риск поражения током. | Влажность, безопасное напряжение для светильников, защиту трансформатора/блока питания, УЗО на первичной стороне. |
Главная ошибка: поставить автомат 25 А на линию 2,5 мм², чтобы «не выбивало». При перегрузке такая линия может нагреваться до того, как защита отключит питание. Если инструменту не хватает 16 А, нужен расчет и отдельная линия, а не автомат большего номинала на старый кабель.

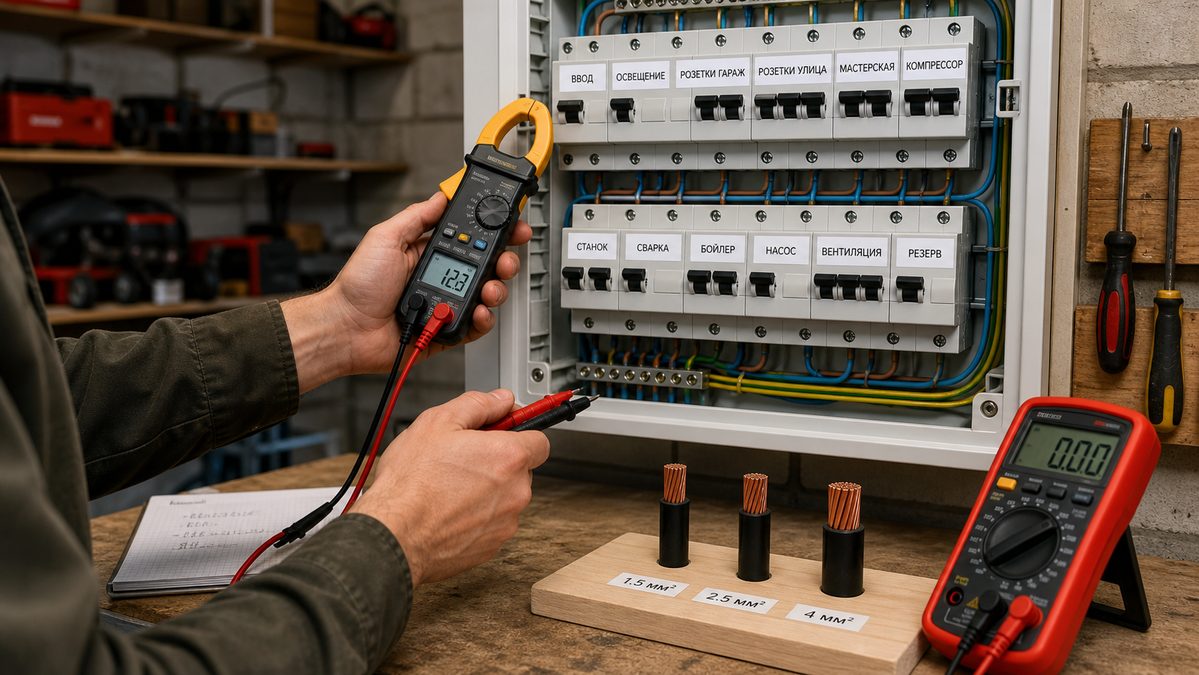

Что проверить перед покупкой автоматов
Выбор начинается с проверки линии. Если сначала купить автоматы, а потом подгонять под них старую проводку, щит может выглядеть аккуратно, но работать опасно.
- Выделенная мощность. В ГСК или частном гараже нужно знать, какой ток и мощность разрешены на вводе. Сварка, обогреватель и компрессор могут превысить лимит даже при новом щите.
- Вводной кабель. Важны материал, сечение, длина, способ прокладки и состояние изоляции. Старый алюминий требует особенно осторожной оценки.
- Группы нагрузки. Свет, обычные розетки, ворота, компрессор, отопление, камеры и мощная розетка должны быть перечислены до сборки щита.
- Заземление и PE. Защитный контакт розетки должен быть подключен к реальному защитному проводнику. Нельзя делать «землю» на ворота, трубу, арматуру или перемычку в розетке.
- Влажность и пыль. Неотапливаемый гараж, подвал, смотровая яма, конденсат и металлические конструкции повышают требования к розеткам, щиту и дифзащите.
- Старые соединения. Скрутки, подплавленные клеммы, неразмеченные провода и автоматы без маркировки лучше проверить до установки новых аппаратов.
Для ввода удобно предусмотреть аппарат, который отключает гараж целиком. В однофазной схеме это часто двухполюсный вводной автомат или выключатель нагрузки, чтобы одновременно отключать фазу и рабочий ноль по принятой схеме щита. Конкретное решение выбирают по проекту, системе питания и требованиям того, кто принимает подключение.
Автомат, УЗО или дифавтомат
Автоматический выключатель, УЗО и дифавтомат решают разные задачи. Для гаража это особенно важно: розетки часто питают переносной инструмент, рядом находятся металлические части автомобиля, влажный пол, ворота, стеллажи и иногда смотровая яма.
| Устройство | От чего защищает | Чего не делает | Где уместно в гараже |
|---|---|---|---|
| Автомат | Перегрузка и короткое замыкание. | Не контролирует ток утечки и не заменяет УЗО. | Ввод, свет, отдельные линии, защита кабеля при правильном номинале. |
| УЗО | Ток утечки, дополнительная защита человека и снижение риска пожара от утечек. | Не защищает линию от перегрузки и короткого замыкания. | Розеточные линии, уличные розетки, влажные зоны, переносной инструмент. Для розеток обычно применяют 30 мА. |
| Дифавтомат | Перегрузка, короткое замыкание и ток утечки в одном аппарате. | Не отменяет расчет кабеля, PE и правильную схему N/PE. | Отдельная розеточная группа, ворота, наружная линия, компактный щит. |
При выборе УЗО смотрят не на одни «амперы». Важны номинальный ток, ток утечки, тип дифференциальной защиты, полюсность, отключающая способность, схема заземления и то, чем защищено само УЗО от перегрузки.
Розетки и освещение в гараже
Розеточная линия должна выдерживать обычную гаражную нагрузку без перегрева: зарядку аккумулятора, ручной инструмент, пылесос, переносной свет, компрессор малой мощности по паспорту. Для такой группы чаще всего используют медный кабель 2,5 мм², автомат 16 А и дифзащиту 30 мА. Если проводка алюминиевая, старая, длинная или проложена в сомнительных условиях, номинал не выбирают по таблице из интернета.
Для розеток в гараже лучше брать изделия с защитной крышкой и степенью защиты не ниже IP44 в местах, где возможны пыль, брызги, конденсат или мокрая уборка. Для наружной стены, сырого угла, подвала и зоны возле ворот требования к корпусу и вводу кабеля выше: нужна защита от влаги, УФ, механического удара и случайного рывка за вилку.
Освещение стоит вывести в отдельную группу. Практический смысл простой: если сработала защита розеток из-за инструмента, зарядного устройства или мокрой переноски, свет остается включенным. Для большинства гаражных светильников достаточно 6-10 А, но итоговый номинал проверяют по мощности, кабелю и типу светильников.
Для смотровой ямы и сырого подвала безопаснее закладывать низковольтное освещение от разделяющего трансформатора или блока питания, установленного вне влажной зоны. На практике для ручных и локальных светильников часто используют 12 или 24 В, а верхний предел сверхнизкого напряжения в системах БСНН/ЗСНН по ГОСТ Р 50571 составляет 50 В переменного тока. Степень защиты IP у светильника не заменяет безопасное напряжение, УЗО и правильное расположение источника питания.
Сварка, компрессор и другая мощная нагрузка
Сварочный аппарат, мощный компрессор, электрообогреватель, станок, насос и зарядка электромобиля не должны автоматически попадать в обычную розеточную группу. У такой техники бывает длительная высокая нагрузка или большой пусковой ток. Если гараж питается от слабой линии ГСК, включение мощного оборудования может давать просадку напряжения, нагрев контактов и срабатывание защиты у соседних боксов.
| Оборудование | Основной риск | Что делать |
|---|---|---|
| Сварочный инвертор | Высокая мощность, просадка напряжения, перегрев старой розетки. | Проверить выделенную мощность, паспорт аппарата, сечение линии и допустимость подключения в ГСК. |
| Компрессор | Пусковой ток двигателя и длительная работа под нагрузкой. | Сделать отдельную линию по паспорту, проверить характеристику автомата и качество контактов. |
| Электроотопление | Длительный ток, нагрев клемм, риск пожара рядом с вещами и ГСМ. | Выделить линию, проверить мощность, поставить защиту и не использовать случайный удлинитель. |
| Зарядка электромобиля | Долгая нагрузка, требования к линии, учету и согласованию. | Проектировать отдельно: мощность, учет, кабель, защита, согласование с владельцем сети. |
Если гараж находится в ГСК
В гаражном кооперативе проверяют щит внутри бокса и все, что находится выше по схеме: общий ввод, линию по ряду гаражей, старый алюминиевый кабель, счетчик, пломбировку, разрешенную мощность и правила председателя или ответственного за электрохозяйство.
- уточните, кто отвечает за сеть и где точка подключения вашего гаража;
- проверьте, какая мощность выделена на бокс и допускается ли мощное оборудование;
- узнайте, где должен стоять счетчик и кто имеет право его пломбировать;
- не меняйте вводной автомат на больший без согласования и проверки кабеля;
- подумайте о реле напряжения, если в ряду гаражей бывают просадки, перекосы или скачки напряжения;
- сохраните схему щита и подпишите линии, чтобы потом можно было быстро отключить нужную группу.
Если старый щит собран на неизвестных автоматах, без маркировки и с непонятным нулем, сначала делают диагностику. Новый корпус и аккуратные наклейки не исправляют ошибку, если N и PE соединены после УЗО, вводной кабель перегружен или счетчик стоит в сыром месте.
Что нельзя делать
- Ставить автомат большего номинала на старую линию. Если 16 А отключается при работе инструмента, линия перегружена или неисправна. Замена на 25 А может оставить кабель без нормальной защиты.
- Объединять свет, розетки и мощное оборудование на одной группе. При аварии отключится все сразу, а поиск неисправности станет дольше.
- Использовать УЗО без защиты от перегрузки. УЗО должно быть согласовано с автоматами и вводом, потому что оно не отключает короткое замыкание как автомат.
- Делать «заземление» на ворота, трубу или арматуру. Такие решения создают опасное напряжение на металле и не заменяют PE.
- Соединять N и PE после УЗО. Это приводит к ложным срабатываниям или к опасной схеме, где защита работает непредсказуемо.
- Питать сварочник, обогреватель или компрессор через случайный удлинитель. Слабая вилка, длинный провод и плохой контакт часто греются раньше, чем сработает защита.
- Оставлять щит без подписей. Через несколько месяцев непонятно, какой автомат отключает свет, розетки, ворота или отдельную линию.
- Собирать щит без запаса модулей. После установки автоматов может не остаться места под УЗО, реле напряжения, отдельную линию ворот, наружную розетку или аккуратные шины.
Проверка после монтажа
После сборки щита и установки розеток проверяют напряжение, схему, защиту и качество контактов. В гараже часто работают в перчатках, в сырости, рядом с металлом и горючими материалами, поэтому слабый контакт или неправильная схема быстро становятся опасными.
- Отключите питание и проверьте затяжку клемм по инструкции к аппарату.
- Убедитесь, что фаза, N и PE подключены на свои шины и не перепутаны.
- Проверьте, что после УЗО нет перемычек N-PE и чужих нулей от других групп.
- Нажмите кнопку TEST на УЗО или дифавтомате и проверьте отключение.
- Подпишите автоматы: ввод, свет, розетки, ворота, компрессор, резерв.
- Через 20-30 минут работы обычной нагрузки проверьте, нет ли нагрева вилок, розеток, клемм и корпуса щита.
- Для старой проводки, нового ввода, мощной нагрузки и сомнительной схемы вызовите электрика для измерений и проверки сопротивления изоляции.
Вопросы и ответы
Какой автомат поставить на розетки в гараже?
Для обычной розеточной группы чаще всего ставят 16 А при медном кабеле 2,5 мм² и исправной линии. Если кабель алюминиевый, старый, длинный, проложен в сырости или к группе подключают мощное оборудование, номинал проверяют расчетом и осмотром линии.
Можно ли поставить 25 А на кабель 2,5 мм²?
Как безопасный бытовой ориентир для розеточной линии 2,5 мм² обычно используют 16 А. Автомат 25 А на такой линии без расчета и проверки условий прокладки может не защитить кабель от перегрева. Для нагрузки, которой мало 16 А, делают отдельную линию с подходящим кабелем и защитой.
Какой автомат ставить на освещение в гараже?
В большинстве гаражей для отдельной линии освещения достаточно 6-10 А. Точный номинал зависит от суммарной мощности светильников, кабеля и схемы. Свет лучше держать отдельной группой, чтобы при проблеме с розетками гараж не остался без освещения.
Нужно ли УЗО в гараже?
Для гаражных розеток, переносного инструмента, уличных точек, подвала и сырой зоны УЗО или дифавтомат на 30 мА обычно является правильным решением. Гараж связан с влагой, металлом и переносными приборами, поэтому дифзащиту лучше предусмотреть заранее.
Работает ли УЗО без заземления?
УЗО может отключиться при токе утечки и без PE, но это не делает двухпроводную сеть полноценной и не заменяет защитный проводник. Розетки с заземляющим контактом нельзя подключать к случайной «земле» на ворота, трубу или арматуру.
Можно ли поставить один автомат на свет и розетки?
Технически в старых гаражах такое встречается, но для нормальной эксплуатации лучше разделить группы. Отдельный свет повышает безопасность: если розетка или инструмент отключат защиту, в гараже останется освещение.
Как подключить сварочный аппарат в гараже?
Сначала проверяют выделенную мощность, вводной кабель, паспорт сварочника и правила ГСК. Сварочник нельзя считать обычной розеточной нагрузкой: часто нужна отдельная линия, подходящая розетка, расчет автомата и проверка просадки напряжения.
Что делать, если в гараже старая алюминиевая проводка?
Не ставьте новый автомат большего номинала без проверки. Нужно определить сечение, состояние изоляции, качество соединений, длину линии и фактическую нагрузку. Часто безопаснее уменьшить нагрузку, разделить группы или заменить проблемный участок, чем увеличивать номинал защиты.
Какой щит выбрать для неотапливаемого гаража?
Щит должен защищать аппараты от пыли, конденсата, случайных ударов и влаги. Для сухого внутреннего места требования ниже, для сырой стены, улицы или зоны возле ворот нужен более защищенный корпус и нормальные кабельные вводы. Оставьте запас модулей под УЗО, реле напряжения, отдельные линии и маркировку.
Если щит старый, ввод неизвестен, есть подвал или планируется мощное оборудование, безопаснее начать с диагностики. Электрик проверит ввод, кабель, схему N/PE, состояние соединений и только потом подберет автоматы, УЗО и розетки под реальную линию.
